Q2:如何選擇正確的螺紋鎖固劑？

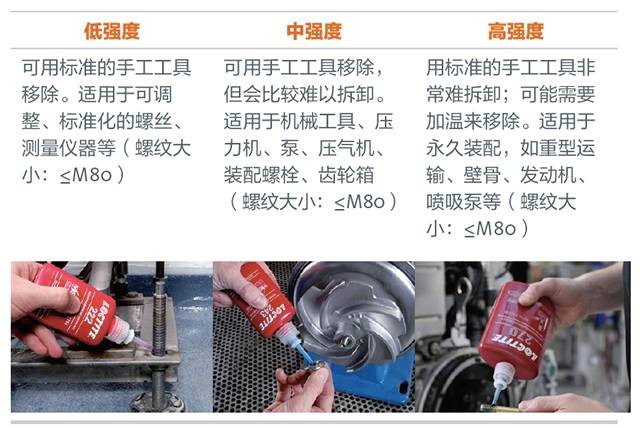

       從樂泰豐富的產品系列中選擇正確的螺紋鎖固劑的主要準則包括：材料（塑料或金屬）、使用的螺釘或螺栓的直徑和螺紋長度、及其強度等級。許多樂泰產品可普遍適用于各種螺紋尺寸。

Q3:如果厭氧膠在沒有空氣的條件下固化，它們在密封瓶內為何不會固化？

       厭氧膠的瓶子是特別研制的透氧聚乙烯瓶，會讓空氣穿過瓶壁，從而保持瓶內液體產品的穩定性。為了穩定性的目的，瓶子也不能裝滿。一個50ml產品實際上是在更大的瓶子中含有50ml的產品。

Q4:在使用螺紋鎖固劑的地方，無法將組件拆開。何種溶劑會分解螺紋鎖固劑？

       沒有溶劑可以進入接縫處將螺紋鎖固劑分解。對于這種情況，可以在室溫下使用手動工具拆除，如果不可行，則需要在232-315°F的高溫下分離部件。這些產品屬于固化狀態的熱固性塑料，會在較高的溫度下軟化。

       因此，您需要在較高的溫度下進行拆卸。請勿在冷卻的時候拆卸，因為冷卻后強度將會回升。拆卸后，可以使用甲基乙基酮、亞甲基氯等溶劑用來清理殘留。

Q5:對于像軸承箱內或軸上的鎖緊軸承或軸套等非螺紋組件，是否可以使用螺紋鎖固劑？

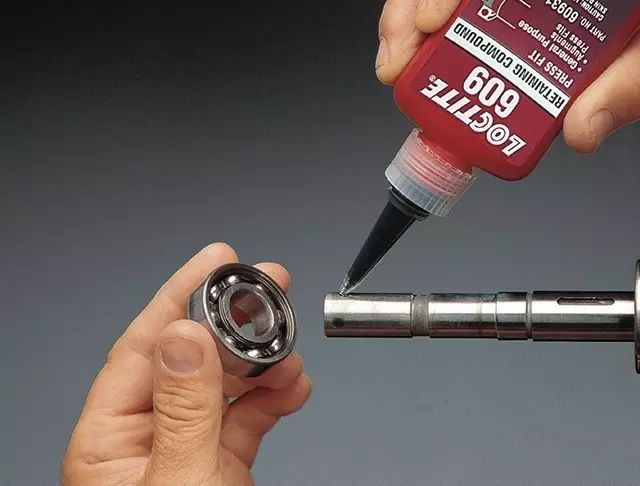

       是的，可以。在傳統上，我們建議使用固持膠，例如樂泰609或樂泰603，但是螺紋鎖固劑也具有相同的基本化學性質，可以在許多情況下替代使用。

       事實上，螺紋鎖固劑樂泰271在多年前就被用于螺柱和軸承的安裝。相反地，只要您認識到大多數會永久性地鎖固螺紋這一事實，您就可以使用固持膠來鎖固螺紋。

Q6:如果我想最大限度地提高抗剪強度，使用固持厭氧膠時的最佳搭配是什么？

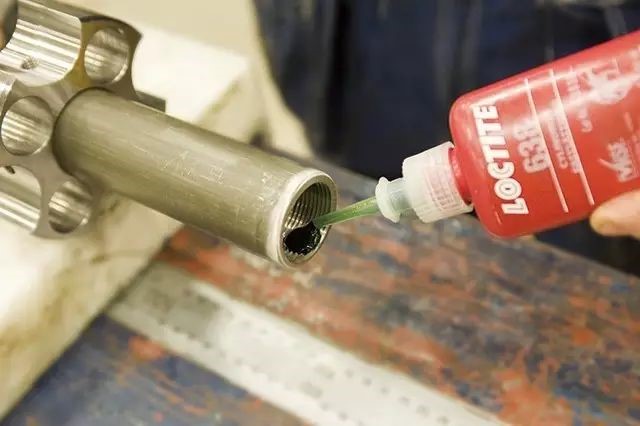

       對于樂泰609和603等較為稀薄的產品，最佳配合直徑是0.001-0.003’。對于樂泰620和638等較為濃稠的產品，最佳配合直徑是0.002-0.004’。

Q7:是否推薦在塑料上使用厭氧膠?

       大多數塑料一般不適用厭氧膠。厭氧膠會使一些塑料制品產生應力裂紋，包括ABS、聚碳酸酯等許多熱塑性塑料。如果在金屬之間使用，但是極為接近塑料，多余的液體產品或蒸氣則有可能會影響到塑料。

       對于像縮醛之類的兼容塑料，厭氧膠絕不是實現有效鎖固和／或密封的最佳產品系列。通常在符合其他應用參數，我們建議使用氰基丙烯酸酯黏合劑。

Q8:是否可以通過加熱來加快厭氧膠的固化？

       是的，您可以進行加熱來固化厭氧膠，以便更快地達到完全固化。通常情況下，可以在250°F（125°C）加熱1小時左右來固化這些產品，或者在150°F（66°C）等較低的溫度下加熱3小時來實現固化。

       然而，作為一種平衡，這樣做可能會降低一些強度極限。無論何時加速聚合物的交聯，都會降低強度極限。請仔細進行測試，以確定適宜性。

Q9:厭氧膠是否需要使用底涂？

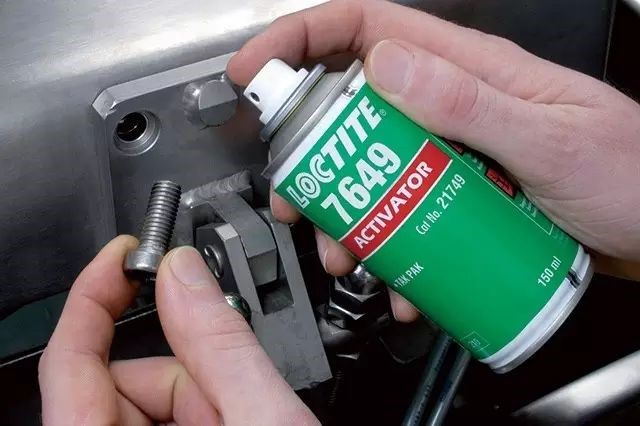

       當兩個部件均歸類為“非活性”金屬時，我們建議在大多數厭氧膠前使用樂泰7649和7471等底涂。這些金屬缺乏鐵或銅含量，因此，缺乏在24小時內完全固化產品所需的“活性”金屬離子。舉例來說，這些金屬包括鍍件、不銹鋼、鍍鋅鋼和陽極化鋁。

       另一方面，如果兩個部件或至少一個部件為“活性”金屬，例如普通鋼、黃銅、青銅、銅或鐵，則無需使用底涂，通常在室溫下24小時內可以實現完全固化。

Q10:對于通孔應用和盲孔應用，正確涂敷螺紋鎖固劑的方法是什么？

       對于通孔應用，例如螺母和螺栓的組合，只需在螺栓上將螺紋鎖固劑涂敷到3或4個螺紋，并圍繞外徑一圈，即可進行組裝對于盲孔應用，例如，進入封閉殼體的螺栓，在陰陽螺紋上均涂敷螺紋鎖固劑至關重要。

       如果僅在陽螺紋上涂敷便扭緊，空氣壓力會在裝配的同時，將大部分產品擠出。這將會造成覆蓋不徹底和僅有局部固化，導致過早失效。

Q11:螺紋鎖固劑是否具有抗真菌性？

       一般而言，螺紋鎖固劑會支持已經存在的真菌的生長，但不是促進其生長。許多螺紋鎖固劑符合軍事規范，這些規范（Mil-S-22473E,Mil-S-46163A）指出，在根據軍事標準規范進行測試時，聚合化合物不支持真菌的增長。

Q12:固化前，液體狀態的厭氧膠是否與產品可能會接觸到的橡膠部件兼容？

       對于厭氧膠和不同彈性體的兼容性，沒有長期的研究。但是有一個普遍共識，即液體厭氧膠在長期接觸某些彈性體后可能給后者帶來溶脹、開裂和重量變化等形式的不良影響。客戶應仔細測試產品的兼容性。

       一些樂泰點膠設備專門采用氟橡膠O型圈和密封件，因為氟橡膠被認為適于和厭氧膠一起使用相當長的時間。厭氧膠一旦固化，在橡膠部件和極具惰性的已固化塑料膜／厭氧膠之間不會存在兼容性問題。

Q13:厭氧膠是否可用于油浸部件？

       是的。厭氧膠可以用于油浸部件。只需在涂敷該產品之前擦拭部件。樂泰603和243等更具耐油性的產品是不錯的選擇，因為它們具有更好的耐切削油作用，因此，可以良好固化并在固化后實現有效密封。

Q14:新型樂泰膠棒螺紋鎖固劑248和268是否和樂泰液體螺紋鎖固劑的任何一款相同？

       膠棒產品類似但不完全相同。其化學性質和功能是相同的，但是有一些明顯的差異。膠棒產品不建議在盲孔類應用中使用。盲孔應用需要將產品涂敷到陰陽螺紋上，而該產品由于其膠棒配方，很難實現。

       膠棒產品產生的強度值與同類液體產品相比，存在某些程度的差異。具體數據，請參閱TDS。此外，與其同類液體產品不同，膠棒產品尚未進行任何軍事標準檢測。

Q15:是否可以使用樂泰518平面密封膠來代替樂泰515免墊密封膠？

       二者均為厭氧型法蘭密封劑，設計適用于剛性加工法蘭。它們屬于同類產品，一個主要區別是樂泰518可以更好地在鋁法蘭上使用。因此，樂泰518可以在大多數應用中替代樂泰515。

       然而，一般而言，樂泰518是凝固速度更快的厭氧膠，在黃銅等極具活性的金屬上，其固化速度可能過快。在這種情況，樂泰515可能是一個更好的選擇。
